交换机路由器连接教程（交换机路由器连接教程图解）

1、设备连接方式主路由器通过WAN端口连接光猫的宽带上网端口，假设光猫的IP地址是192.168.1.1，主路由器的IP地址是192.168.5.1;

2、交换机的任意端口连接主无线路由器的LAN端口;下级无线路由器，即一层，二层，三层的路由器使用LAN端口连接到交换机，这点非常重要，不要使用WAN端口。

3、配置方式主要涉及到一层，二层，三层路由器的设置；设备IP地址的配置，主要是为了方便对路由器进行管理，不配置也是可以的。配置的IP需要与主路由器（192.168.5.1）一个网段，比如192.168.5.2，192.168.5.3，192.168.5.4；

4、关闭下级路由器，即一层，二层，三层路由器关闭DHCP服务，由主路由器（192.168.5.1）为家庭的用网终端自动分配IP地址。

5、关于设备的选择主路由器和交换机作为网络的汇聚节点，要选择性能较好的设备；主路由器推荐使用全千兆无线路由器，即有线接口WAN端口和LAN端口要同时支持千兆

设置如下：

1.记住猫出来的网线上网方式：如果是拨号上网，选PPPOE,填上用户名和密码；

2.设置路由器的LAN端：开放DHCP服务

3.设置路由器的WLAN端：设置密码，一般现在用WPA较安全些。记住无线路由器对外发信号的名称，和密码备用。

4.查看猫的地址是否和你的无线路由器地址相同，如果相同请更改你的路由器地址，改为192.168.22..1或者其他不一样的即可。

5.所有插在路由器LAN口上的计算机都把网卡地址设为自动获取。

6.将猫出来的网线插在无线路由器的WAN端，打开无线接收设备，搜索到自家的信号，输入密码，所有的上网设备即可共享上网。

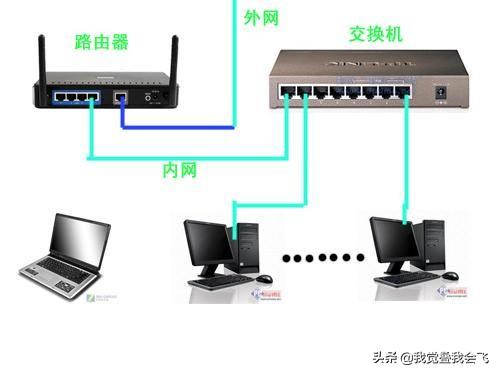

7.路由器出来一根网线接在交换机的任一个端口，所有路由器、交换机的端口都可以插入网线接到电脑网卡上。
